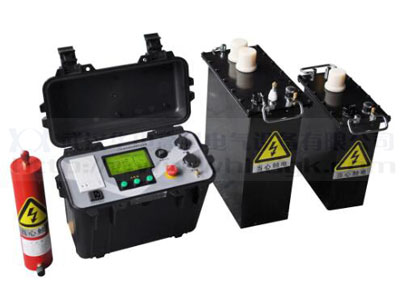

VLF-H程控超低頻高壓發生器

0.1Hz程控超低頻高壓發生器、超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。
參考標準：JJF 1067-2000《工頻電壓比例標準裝置校準規范》   DL/T 596-2005  《電力設備預防性試驗規程》
1.技術先進：采用數字變頻技術，微電腦控制，測試過程全自動化。
2.操作方便：接線簡單，操作方便。
3.保護全面：四重保護，動作迅速（動作時間≤20ms），儀器安全可靠。
4.安全可靠：控制器和高壓發生器低壓連接,光電控制，安全可靠。
5.配置齊全：液晶漢字顯示，自動存儲，自動打印。
6.測試范圍大：0.1Hz、0.05Hz及0.02Hz多頻率選擇，測試范圍大。
7.體積小、重量輕：十分利于戶外作業。
有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780

新一代VLF系列微機式0.1Hz超低頻高壓發生器是本公司自主開發的核心產品，它克服了第一代機械式產品的諸多缺點，性?xún)r(jià)比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合2004年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。

技術參數

主要特點：

1.輸入電壓.頻交流220V±10%V，50±5%Hz
2.輸出高壓峰值不穩定度：≤1%
3.輸出電壓頻率不穩定度：≤3%
4.電壓波形畸變率：＜5%
5.使用條件：溫度 －100C～＋400C   濕度 ≤85%RH
6.外形尺寸：VLF-H30/1.1型  320mm×170mm×300mm

系列產品技術參數如下表

型    號
峰值電壓
測量范圍
重    量
用    途

VLF-H30/1.1
30kV
  0.1Hz時≤1.1μF
  0.05Hz時≤2.2μF
  0.02Hz時≤5.5μF 		  控制器：4kg
  升壓器：25kg 		  10kV及以下電壓電纜、電機等

VLF-H40/1.1
40kV
  0.1Hz時≤1.1μF
  0.05Hz時≤2.2μF
  0.02Hz時≤5.5μF 		  控制器：5kg
  升壓器：25kg 		  13.8kV及以下電壓電纜、發電機等

VLF-H50/1.1
50kV
  0.1Hz時≤1.1μF
  0.05Hz時≤2.2μF
  0.02Hz時≤5.5μF 		  控制器：6kg
  升壓器：45kg 		  15.75kV及以下電壓電纜、發電機等

VLF-H60/1.1
60kV
  0.1Hz時≤1.1μF
  0.05Hz時≤2.2μF
  0.02Hz時≤5.5μF 		  控制器：7kg
  升壓器：65kg 		  18kV及以下電壓電纜、發電機等

VLF-H80/1.1
80kV
  0.1Hz時≤0.5μF   控制器：7kg
  升壓器：65kg 		  35kV及以下電壓電纜、發電機等




產品描述

VLF-H0.1Hz程控超低頻高壓發生器超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35KV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準，我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。
